鄂式破碎机


鄂式破碎机

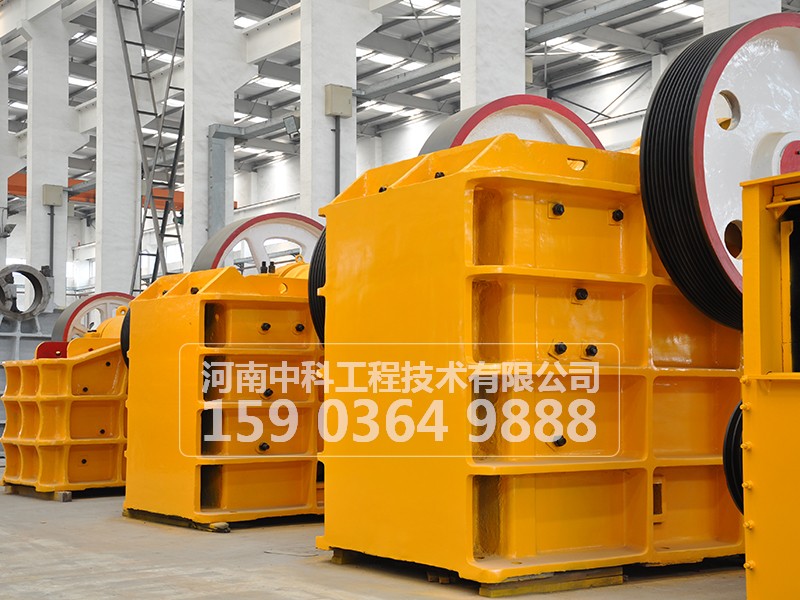

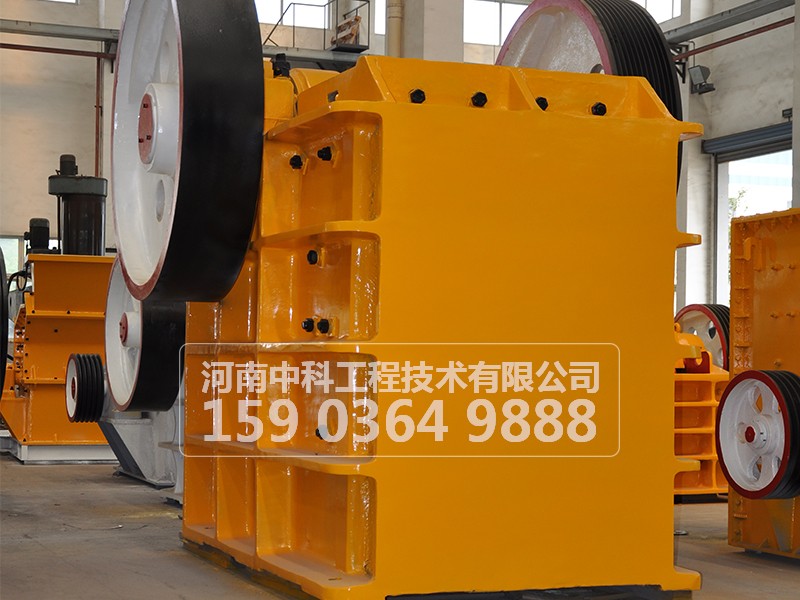

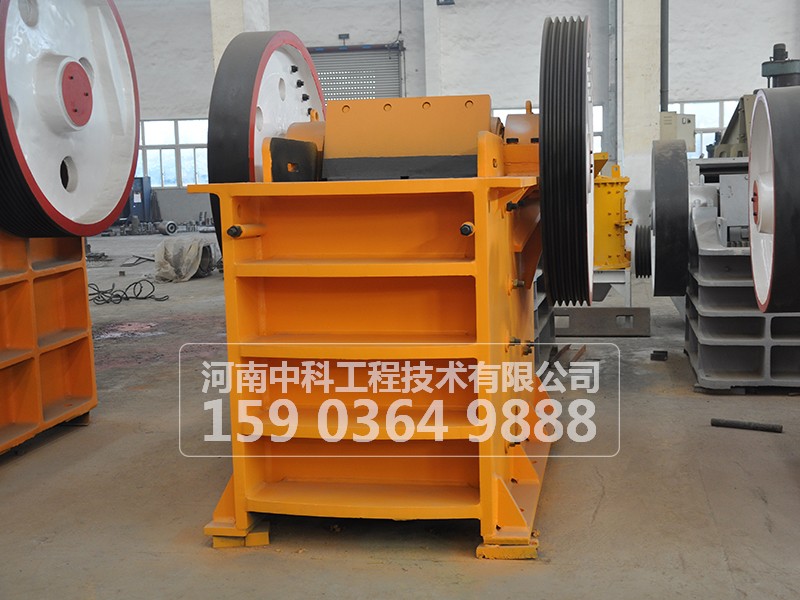

鄂式破碎机(颚式破碎机),具有破碎比大、产品粒度均匀、结构简单、工作可靠、维修简便、运营费用经济等特点。鄂式破碎机广泛运用于矿山、冶炼、建材、公路、铁路、水利和化学工业等众多部门,破碎抗压强度不超过320兆帕的各种物料。


产品详情


      颚式破碎机主要由机座、偏心轴、颚板、连杆、调节机构与闭锁弹簧等部分组成。

鄂式破碎机用途和使用范围
  1、 该系列破碎机主要用于冶金、矿山、化工、水泥、建筑、耐火材料及陶瓷等工业部门作中碎和细碎各种中硬矿石和岩石用。
  2、 该系列破碎机 适宜于破碎抗压强度不高于300MPa(兆帕)的各种软硬矿石,被破碎物料的块度不得大于技术参数表所规定
  该系列鄂式破碎机工作方式为曲动挤压型,其工作原理是:电动机驱动皮带和皮带轮,通过偏心轴使动颚上下运动,当动颚上升时肘板与动颚间夹角变大,从而推动动颚板向固定颚板接近,与其同时物料被压碎或劈碎,达到破碎的目的;当动颚下行时,肘板与动颚夹角变小,动颚板在拉杆,弹簧的作用下,离开固定颚板,此时已破碎物料从破碎腔下口排出。随着电动机连续转动而破碎机动颚作周期运动压碎和排泄物料,实现批量生产。

产品性能参数

型 号进料口尺寸(mm)zui大进料粒度(mm)产量(t/h)配用电机功率(kw)外形尺寸(mm)重量(t)
PE-150×250150×2501251-35.5896×745×9351
PE-250×400400×2502005-20151430×1310×13403
PE-400×600600×40035015-50301700×1732×16537
PE-600×900900×60048045-110552290×2206×237017
PE-900×1200900×120075090-2201103800×3166×304550
PE-500×750500×75042515-65552035×1921×200012
PE-750×10601060×750630105-195902655×2302×311029
PEX-250×750750×25021015-30301667×1545×10205
PEX-250×10001000×25021015-50301550×1964×13807
PEX-250×12001200×25021020-60372192×1900×19508.5

鄂式破碎机是一种用途极为广泛的破碎设备,根据其结构特点可分为复摆鄂式破碎机(即单肘板鄂式破碎机)和简摆鄂式破碎机(即双肘板鄂式破碎机)。
简摆鄂式破碎机工作原理:
  动鄂悬挂在心轴上,可作左右摆动,偏心轴旋转时,连杆做上下往复运动。带动两块推力板也做往复运动,从而推动动鄂做左右往复运动,实现破碎和卸料。此种破碎机采用曲柄双连杆机构,虽然动鄂上受有很大的破碎反力,而其偏心轴和连杆却受力不大,所以工业上多制成大型机和中型机,用来破碎坚硬的物料。此外,这种破碎机工作时,动鄂上每点的运动轨迹都是以心轴为中心的圆弧,圆弧半径等于该点至轴心的距离,上端圆弧小,下端圆弧大,破碎效率较低,其破碎比i一般为3-6.由于运动轨迹简单,故称简单摆动鄂式破碎机。
 简摆鄂式破碎机结构紧凑简单,偏心轴等传动件受力较小;由于动鄂垂直位移较小,加工时物料较少有过度破碎的现象,动鄂鄂板的磨损较小。
复摆鄂式破碎机工作原理:
  动鄂上端直接悬挂在偏心轴上,作为曲柄连杆机构的连杆,由偏心轴的偏心直接驱动,动鄂的下端铰连着推力板支撑到机架的后壁上。当偏心轴旋转时,动鄂上各点的运动轨迹是由悬挂点的圆周线(半径等于偏心距),逐渐向下变成椭圆形,越向下部,椭圆形越偏,直到下部与推力板连接点轨迹为圆弧线。由于这种机械中动鄂上各点的运动轨迹比较复杂,故称为复杂摆动式鄂式破碎机。
  复摆式鄂式破碎机与简摆式相比较,其优点是:质量较轻,构件较少,结构更紧凑,破碎腔内充满程度较好,所装物料块受到均匀破碎,加以动鄂下端强制性推出成品卸料,故生产率较高,比同规格的简摆鄂式破碎机的生产率高出20-30%;物料块在动鄂下部有较大的上下翻滚运动,容易呈立方体的形状卸出,减少了像简摆式产品中那样的片状成分,产品质量较好。
  我公司生产制造的两个系列各种规格的鄂式破碎机由于其结构简单、性能可靠、操作方便,维修方便,使用安.全等优点,被广泛用于冶金、矿山、建材、化工、水泥等企业的破碎作业。
    我公司为适应国内外市场日益增长的需要,对所有鄂式破碎机系列按照国际先进水平进行了改进设计,并增加了市场适销的新规格。
